FEITUO nödbelysningslösningar för tunnelbanestationer

Applikationsplanering för nöddownlights och spotlights
Nödbelysning hjälper passagerare att navigera och evakuera när normal belysning brister i en tunnelbanestation. Hallar, plattformar, växlingspassager och trappor har olika layouter och installationsförhållanden. Ett effektivt system ger kontinuerlig belysning längs cirkulationsvägarna och ytterligare täckning vid utgångar, svängar och nivåförändringar. Med hjälp av sina nöddownlights, tvåpunktsnödljus och matchande fjärrstyrda huvuden presenterar FEITUO ett tillvägagångssätt för att välja armaturer efter stationsområde.
I detta tillvägagångssätt tjänar nöddownlights cirkulationsområden där deras monteringsarrangemang och ljusfördelning är lämpliga. Nödstrålkastare ger extra täckning där justerbar siktning är användbar. Tillsammans med utgångsskyltar kan dessa produkter stödja en tydlig evakueringsbelysningslayout. Slutliga modeller, positioner och kvantiteter bör fastställas genom projektgenomgång och belysningsberäkningar.

Kontinuerlig täckning längs evakueringsvägar
Tunnelbanestationer har begränsat naturligt dagsljus. När normal belysning avbryts måste passagerarna identifiera rutten framför sig, hinder och förändringar i golvnivån. Kolumner, reklamdisplayer, biljettgrindar, taktjänster och kurvor i passager kan påverka belysningstäckningen. Systemet bör därför kontrolleras längs de godkända evakueringsvägarna, med särskild uppmärksamhet på anslutningar mellan plattformar och trappor, passager och gångar och områden nära utgångar.
Nödljusarmaturer lyser upp de områden genom vilka människor rör sig, medan flyktskyltar kommunicerar riktnings- och utgångsinformation. Konstruktörer bör bedöma både vägbelysning och skyltars synlighet, samordna belysningsschemat med stationens evakueringsstrategi, brandsäkerhetsdesign och driftskrav.

Nöddownlights för allmänna stationsområden

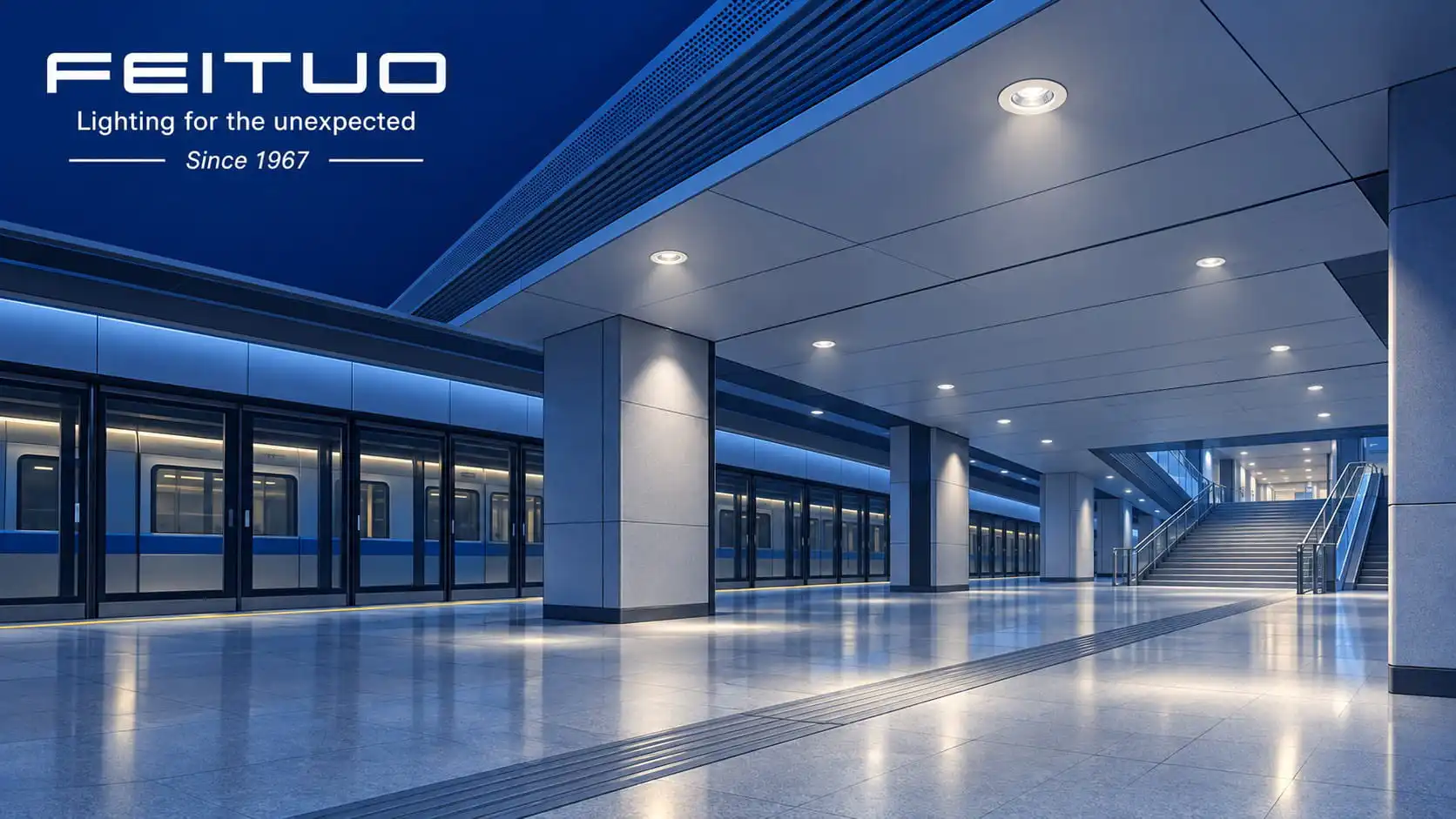

Nöddownlights kan införlivas i taklayouten på hallar, plattformar och växlande passager där takkonstruktion och underhållsåtkomst tillåter. Infälld montering hjälper till att upprätthålla ett snyggt takutseende. Ytmontering erbjuder ett annat alternativ för vissa områden utan undertak och för renoveringsarbeten. Utskärningsmått, installationsdjup, takkonstruktion och åtkomst för service bör kontrolleras vid valet.
FEITUOs DL-produktsida beskriver infälld installation, med utbytbara linser och självtestfunktionalitet på relevanta konfigurationer. Den faktiska ljusfördelningen för varje lins bör bekräftas med modellspecifik fotometrisk information innan man bedömer lämpligheten för öppna ytor eller trånga passager.[2]
DLB-serien erbjuder ytmontering och infälld montering. De publicerade specifikationerna för DLB300 UL och DLB150 UL listar en nominell nödvaraktighet på tre timmar och en IP65-klassificering. Dessa siffror kan informera om preliminärt urval; slutligt tillhandahållna specifikationer, miljölämplighet och certifieringsomfång bör bekräftas för den valda konfigurationen.[3]

Nödstrålkastare för svängar trappor och utgångar
Nödstrålkastare kan bedömas för ytterligare täckning vid passagesvängar, trappavsatser, områden nära utgångar och platser som påverkas av strukturella hinder. FEITUO:s dubbla spotsortiment inkluderar justerbara huvuden, vilket gör att riktningsriktningen kan ställas in för installationen. Till exempel kan de två huvudena täcka en trappavsats och en intilliggande passage. Siktning och täckning bör verifieras med hjälp av fotometriska data i nödläge.[4]
Användbart ljus bör falla på de cirkulationsområden som behöver belysning, med bländning kontrollerad i passagerarnas siktlinjer. Trappkontroller bör ta upp steg, förändringar i nivå och svängar. Plattformsbelysning bör följa de utsedda passagerarnas evakueringsvägar och ta hänsyn till plattformens skärmdörrar och pelare, undvika mörka luckor mellan lokalt upplysta områden.
När matchande fjärrhuvuden används ska bedömningen också bekräfta den försörjningsenhets utspänning, tillgängliga lastkapacitet, kabellängd, spänningsfall och nödvaraktighet med den anslutna lasten. Fjärrstyrda huvuden kräver en kompatibel strömkälla, så den levererande enheten och huvudena bör ses över som en kombination.[5]

Kombinera armaturer efter stationsområde
Följande arrangemang är planeringsförslag. Slutliga layouter beror på stationsritningar, evakueringsstrategin, monteringshöjder och nödljusberäkningar.

Koordinering av strömförsörjning och kontroll
För fristående batteriarmaturer bör projektet verifiera laddningsarrangemangen, reaktionen på fel i den normala belysningsförsörjningen och nödutgången under den erforderliga varaktigheten. Bibehållen eller icke-upprätthållen drift bör väljas för att passa stationens driftarrangemang och designkrav, med normal- och nödbelysningslogiken tydligt definierad.
Projekt som använder ett centralt batterisystem, central nödströmförsörjning eller adresserbar styrning kräver bekräftelse av ingångsspänning, AC- eller DC-drift, växlingsförhållanden, övervakningsmoduler och kommunikationsprotokoll. Nödvändiga kompatibilitetskontroller bör slutföras under urvalet. Specifikationer för en standard fristående armatur etablerar inte kompatibilitet med ett centralt försörjnings- eller styrsystem.

Verifierar prestanda i nödläge
Armaturavstånd bör beräknas med hjälp av monteringshöjd, faktisk nödljuseffekt, fotometrisk fördelning och stationsgeometri. Bedömningen bör behandla minsta belysning längs utrymningsvägar, enhetlighet, bländning och prestanda vid slutet av den nödvändiga nödsituationen. Ljusstyrka i normalläge och märkeffekt enbart etablerar inte prestanda för evakueringsbelysning under ett strömavbrott.
Beräkningar bör verifieras genom idrifttagning. Nödlägestester, belysningsstyrka och ruttinspektioner kan identifiera mörka områden och kontrollera huvudriktning, strukturella hinder och skillnader mellan designade och installerade positioner. Renoveringssystem bör också bedöma effekten av nya biljettluckor, skyltar, reklamstrukturer eller takändringar på befintlig täckning.
Projekt bör separat granska armaturproduktstandarder, transitbrandsäkerhetskrav och lokala regler. Till exempel behandlar IEC 60598-2-22 krav på nödbelysningsarmaturer, medan NFPA 130 tar upp brandskydd och livssäkerhet för fasta trafikleder och passagerarrälssystem. Tillämpliga standarder och utgåvor bör fastställas genom projektets design- och godkännandekrav.[6][7]

Inklusive testning och underhåll i driften
Stationer innehåller många armaturer och vissa monteringspositioner kräver planerad åtkomst för underhåll. FEITUO:s DLB-produktsida listar månatliga och årliga självdiagnostiska funktioner på relevanta konfigurationer, som kan bedömas som en del av ett underhållsschema. Testresultat bör stödjas av statuskontroller, felkorrigering och underhållsprotokoll. Central övervakning och felrapportering kräver separat bekräftelse av relevanta gränssnitt.[3]
Driftsplanen bör innehålla kontroller av batteriets tillstånd, tester av erforderlig varaktighet, linsrengöring och verifiering av strålkastarinriktning, med reparationer och byten registrerade. Testschemaläggning bör ta hänsyn till stationens drifttimmar och laddningsförhållandena efter testning så att den nödvändiga nödberedskapen upprätthålls.

Utveckla produktschemat med FEITUO
FEITUO har tillverkningsbaser i Kina och Vietnam och erbjuder nödbelysning, utgångsskyltar och relaterade produkter, med OEM- och ODM-stöd. För nya tunnelbanestationer och renoveringsprojekt kan partners samarbeta med FEITUO för att konsolidera upprepade krav i produktfamiljer och bekräfta monteringsarrangemang, ljusdistribution, nödsituationslängd och teknisk dokumentation.[4]
FEITUO välkomnar förfrågningar från järnvägsprojektentreprenörer, ljusdesigners, systemintegratörer och kanalpartners. Stationsplaner, armaturscheman, monteringsförhållanden samt effekt- och styrkrav ger en praktisk utgångspunkt för val av nöddownlights och spotlights. Att tydligt definiera belysningsuppgiften och systemförhållandena för varje område hjälper till att anpassa inköp, installation och löpande underhåll.
Utforska FEITUO nöddownlights
